Programmateur de pic JDM

11/18/2013


Programmateur JDM de pic


qui peut programmer le PIC12, PIC16 et les microcontrôleurs PIC18 et certaines familles la famille des pic de microchip et  EPROM série 24C. Le programmateur fournit également fonction la ICSP qui permet la programmation in-circuit en série. Le circuit est connecté au PC via un port série RS232 et aucune alimentation externe n'est nécessaire. D'autre part,

N.B :
en utilisant le circuit avec un convertisseur USB vers RS232 peut ne pas donner un bon résultat


les PICs et les EEPROMs  supporter pour ce programmateur :



24C01A
24C02
24C04
24C08
24C128
24C16
24C256
24C32
24C512
24C64/65
24LC21
4C016
AT24C128
AT24C256
AT24C512
BAW57452
BAW658049
dsPIC30FXXXX
GRN)004
GRN)008
GRS)003
GRX)006
GRX)007
KKZ06F
M8571
PCF8572
PCF8582
PCF8592
PIC12C508
PIC12C508A
PIC12C509
PIC12C509A
PIC12C671
PIC12C672
PIC12CE518
PIC12CE519
PIC12CE673
PIC12CE674
PIC12F629
PIC12F635
PIC12F675
PIC12F683
PIC16C433
PIC16C505
PIC16C54
PIC16C56
PIC16C58
PIC16C61
PIC16C620
PIC16C620A
PIC16C621
PIC16C621A
PIC16C622
PIC16C622A
PIC16C62A
PIC16C62B
PIC16C63
PIC16C63A
PIC16C64A
PIC16C65A
PIC16C65B
PIC16C66
PIC16C67
PIC16C71
PIC16C710
PIC16C711
PIC16C712
PIC16C715
PIC16C716
PIC16C717
PIC16C72
PIC16C72A
PIC16C73A
PIC16C73B
PIC16C745
PIC16C74A
PIC16C74B
PIC16C76
PIC16C765
PIC16C77
PIC16C770
PIC16C771
PIC16C773
PIC16C774

PIC16C924
PIC16CE623
PIC16CE624
PIC16CE625
PIC16F627
PIC16F627A
PIC16F628
PIC16F628A
PIC16F630
PIC16F636
PIC16F639
PIC16F648A
PIC16F676
PIC16F684
PIC16F685
PIC16F687
PIC16F688
PIC16F689
PIC16F690
PIC16F73
PIC16F74
PIC16F76
PIC16F77
PIC16F818
PIC16F819
PIC16F83
PIC16F84
PIC16F84A
PIC16F870
PIC16F871
PIC16F872
PIC16F873
PIC16F873A
PIC16F874
PIC16F874A
PIC16F876
PIC16F876A
PIC16F877
PIC16F877A
PIC16F88
PIC18F1220
PIC18F1320
PIC18F2220
PIC18F2221
PIC18F2320
PIC18F2321
PIC18F2330
PIC18F2331
PIC18F2410
PIC18F242
PIC18F2420
PIC18F2431
PIC18F2455
PIC18F248
PIC18F2480
PIC18F2510
PIC18F2515
PIC18F252
PIC18F2520
PIC18F2525
PIC18F2550
PIC18F258
PIC18F2580
PIC18F2585
PIC18F2610
PIC18F2620
PIC18F2680
PIC18F4220
PIC18F4221
PIC18F4320
PIC18F4321
PIC18F4331
PIC18F4410
PIC18F442
PIC18F4420
PIC18F4431
PIC18F4455
PIC18F448
PIC18F4480
PIC18F4510
PIC18F4515
PIC18F452
PIC18F4520
PIC18F4525
PIC18F4550
PIC18F458
PIC18F4580
PIC18F4585
PIC18F4610
PIC18F4620
PIC18F4620
PIC18F4680
PIC18F6520
PIC18F6585
PIC18F6620
PIC18F6680
PIC18F6720
PIC18F8520
PIC18F8585
PIC18F8620
PIC18F8680
PIC18F8720
SDA2506
SDA2516
SDA2526
SDA2546
SDA2586
SDA3506
SDA3516
SDA3526
X24C01

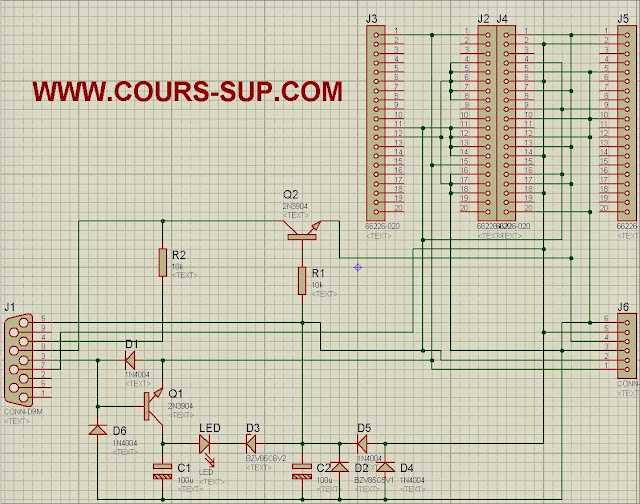

Le schema de Programmateur JDM (ISIS)


PCB Programmateur JDM


la liste des composantes Electronique : ( tout les composantes Electronique dans la fichier Protues ISIS )


T1, T2: Transistor 2N3904
D1, D4, D5, D6: 1N4148 Diode
D3: Diode Zener 6V2
Diode Zener 5V1: D2
R3, R4: 1K8 Résistance 1/4W
R1: 10K Résistance 1/4W
R2: Résistance 1/4W 1K5
X1: DB9 PCB Mount connecteur femelle
C1, C2: 100uF 16V Condensateur électrolytique
SV1 et SV4: 40 machines Pin Tooled IC Socket
SV2, SV3: 20 machines Pin Tooled IC Socket
SV5 (ICSP): 6 Pin Header Connector9
L1, L2, L3: LED (L1: VERT, L2: ROUGE, L3: jaune)

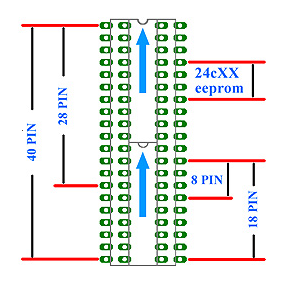

Le placement est indiqué dans la figure ci-dessous:

vous pouvez utiliser ce programmeur avec ICPROG, WinPic ou certains autres logiciels qui ne sont pas encor essayé
